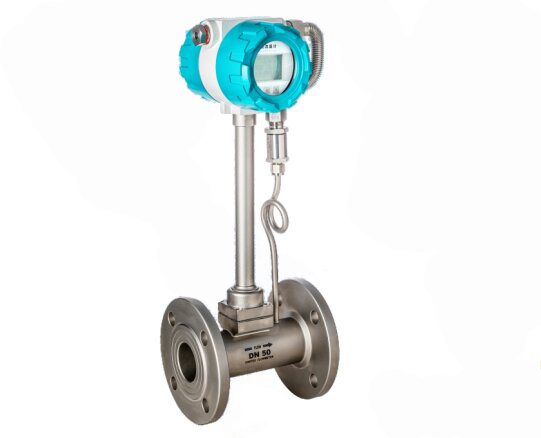

LUGB系列管道式渦街流量計
|
一、概述
LUGB系列管道式渦街流量計是根據卡門(Karman)渦街原理研究生產的測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。應力式渦街流量計是速度式流量計的一種，廣泛應用于石油、化工、電力、輕工、動力供熱等行業。
二、產品特點
■在保證+1%RD精度下，下限低至2m/s;
■適用于臟、濕壓縮空氣、氧氣、天然氣等各種工業氣體以及蒸汽等介質;
■最低測至雷諾數≥5x103;
■超高耐溫，可長期穩定使用在-40°℃~+350℃，解決高溫穩定性問題;
■大屏幕液晶雙行顯示，讀數清晰易辨。
■無可動部件，壓力損失小;
■穩定可靠的表體結構為長久使用提供支撐;
■全隔離的電氣結構，徹底濾除現場干擾。
三、工作原理

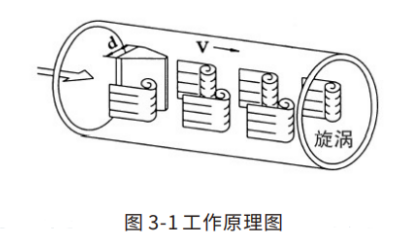

管道式渦街流量計的基本原理是卡門渦街現象，旋渦在漩渦發生體的兩側交替產生，在柱體下游形成渦街。旋渦分離的頻率與流速成正比，與漩渦發生體的寬度成反比，可以用下式表示:
f= St×V/d
f---渦街發生頻率 (Hz)
V---旋渦發生體兩側的平均流速(m/s)
St---斯特羅哈爾系數(一定雷諾數范圍內為常數)
D---旋渦發生體迎流面寬度(m)
通過測量旋渦的分離頻率便可測出流體流速和瞬時流量。斯特勞哈爾數St是可通過實驗確定的無量綱常數。斯特勞哈爾數St與雷諾數Re函數關系中的線性部分，即是渦街流量計的線性測量范圍，檢測出頻率f即可求得管內流體的流速，再由流速求出體積流量。一段時間內輸出的脈沖數與流體的體積之比(流過單位體積流體對應的脈沖數)稱儀表系數(K系數)。
K=N/Q
K---儀表系數(1/L)
N---脈沖數
Q---流體體積(m3)
用于測量流量的旋渦分離頻率隨流速而變化，不受流體密度和粘度的影響。伴隨旋渦分離而產生的局部壓力脈動由壓電力敏探頭檢測出來，并在檢測電路中被轉換成與旋渦頻率相對應的脈沖信號。信號轉換器將此脈沖信號變換成4~20mA的標準電流信號輸出。
四、技術參數
執行標準 |
渦街流量傳感器(JB/T 9249-2015) |
檢定規程 |
渦街流量計檢定規程(JJG 1029-2007) |
適用介質 |
液體、單向干性氣體、蒸汽 |
儀表外殼 |
304不銹鋼或316不銹鋼 |
探頭材質 |
304不銹鋼或316不銹鋼 |
過程連接方式 |
法蘭對接型 |
DN15~ DN300 |
法蘭夾持型 |
DN15~ DN300 |
適用介質溫度 |
常溫、中溫型 |
-40℃ ~+250℃ |
高溫型 |
-40℃ ~+350℃ |
公稱壓力 |
PN16~ PN25(Class150~Class300) |
準確度等級 |
氣體 |
1.0級、1.5級 |
液體 |
1.0級、1.5級 |
安裝環境溫度 |
-10℃ ~+55℃ |
相對濕度 |
5%~90% |
大氣壓力 |
86kPa~ 106kPa |
重復性 |
優于準確度等級最大允許誤差絕對值的1/3 |
工作電源 |
DC 24V（18V?29V）、鋰電池3.6V、DC24V（18V?29V）+鋰電池3.6V |
信號輸出 |
頻率輸出、當量脈沖、二線制4-20mA、三線制4-20mA、RS485、HART協議 |
電纜入口 |
隔爆型標準：M20X1.5（6mm~8mm）; |
防爆等級 |
Ex d IIC T6 Gb（證書號：CE22.4008）、Ex ia IIC T6 Ga（證書號：CCRI21.2848X）或不防爆 |
防護等級 |
IP65 |
五、儀表選型
型號 |
說明 |
LUGB-U |
|
|
|
|
|
|
|
|
|
產品系列 |
|
|
|
|
|
|
|
|
(默認配置) |
公稱通徑 |
15 |
DN15 |
20 |
DN20 |
… … |
… … |
300 |
DN300 |
連接方式 |
F1 |
法蘭對接型 |
F2 |
法蘭夾持型 |
補償形式 |
NT0 |
無溫壓補償型 |
T0 |
溫度補償型 |
C0 |
溫壓補償型 |
溫度范圍 |
250 |
250℃ |
350 |
350℃ |
探頭材料 |
304 |
304不銹鋼 |
316 |
316不銹鋼 |
表體材料 |
304 |
304不銹鋼 |
316 |
316不銹鋼 |
耐壓等級 |
PN16 |
PN16 |
PN25 |
PN25 |
PN40 |
PN40 |
PN63 |
PN63 |
A150 |
Class150 |
A400 |
Class400 |
可選轉換器 |
VT405 |
VT405型轉換器 |
VT406 |
VT406型轉換器 |
根據不同密度液體的測量范圍（表 4-3）確定流量計口徑

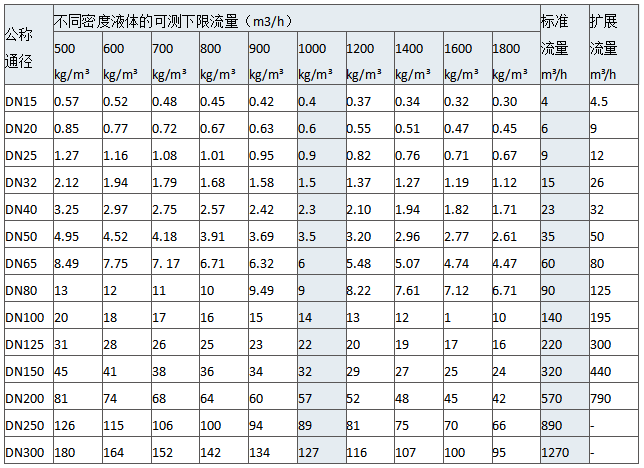

表 4-3 不同密度液體的體積流量范圍
根據不同密度氣體的測量范圍確定流量計口徑

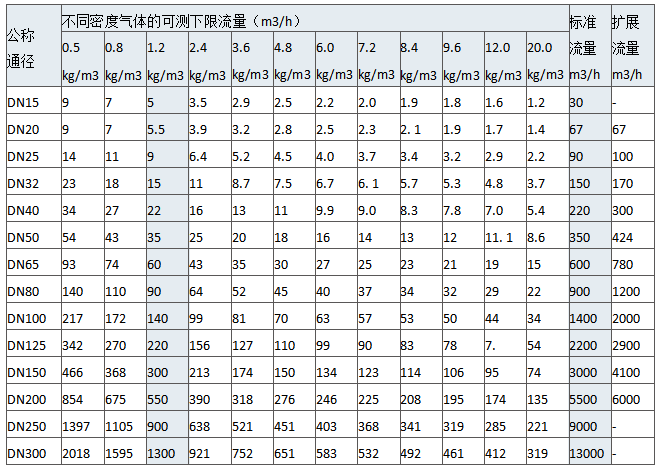

表 4-4 不同密度氣體在工作狀態下的體積流量范圍表
|
|
|
