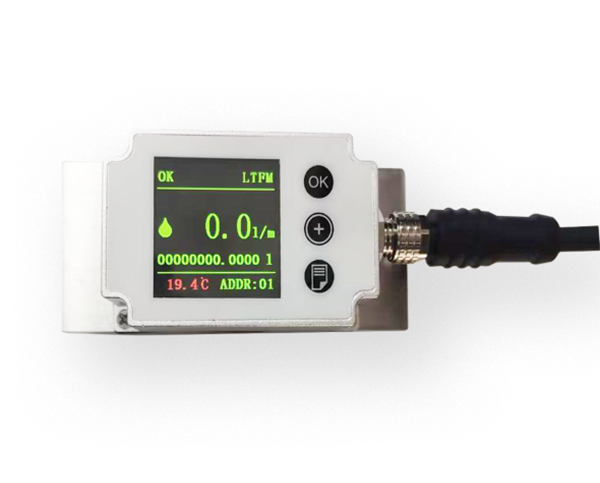

LTFM系列四方液體渦輪流量計
|
產品概述
LTFM系列四方液體渦輪流量計基于動量矩守恒原理。液體流經傳感器時推動葉輪旋轉，在特定流量范圍內，葉輪轉速與流速呈線性關系；通過電磁感應或光電轉換，旋轉信號被轉化為電脈沖，經適配電路處理后輸出瞬時與累積流量。該儀表優勢突出：準確度 0.2–1.0 級，響應速度達毫秒級，量程比寬（1:10–1:20），體積小、壓力損失低，支持水平與垂直安裝（需滿足直管段要求）。因其性能穩定、適配性強，廣泛應用于石油化工、冶金、電力、給排水、食品飲料等行業，適用于水、乙二醇、甲醇等清潔低黏度液體的流量測量。
產品特點
◇高精度：0.5-1.0級準確度，適配貿易結算與過程控制等場景。
◇低壓力：優化流道結構設計，在額定流量下壓損＜0.05MPa，降低系統輸送能耗。
◇易安裝：支持水平、垂直兩種安裝模式，保障測量穩定性。
◇響應塊：毫秒級信號響應，能快速捕捉流量瞬時變化，適配動態流量監控。
◇多輸出：脈沖、4-20mA、RS485多輸出，方便對接PLC、DCS 等控制系統。
◇寬量程：量程比 1:10~1:20，覆蓋微流量區間，減少選型限制。
◇可靠性：無零點漂移，低壓力損失（<0.05MPa）
◇尺寸小：超緊湊結構，微小口徑（DN4~DN10），輕量化設計。
產品應用
◇制藥行業—藥液精準輸送
◇電力行業—鍋爐給水/冷卻系統檢測
◇給排水行業—市政管網/工業用水檢測
◇石油化工行業—成品油計量
◇食品飲料行業—配料與灌裝計量
技術參數
◇公稱壓力（Kpa）：0KPa~1000KPa
◇環境溫度：-20~65℃
◇介質溫度：-60~100℃
◇使用材質：304不銹鋼/316不銹鋼
◇流量范圍∶0.5~666L/min，視管道尺寸而定。 ?
具體標準流量請查閱流量范圍表。
◇精確度：＜±1% F.S（流量）
◇重復性：<0.3%
◇量程比：1:10，1:20
◇連接方式：螺紋/法蘭/卡裝
◇供電電源：24VDC
◇輸出信號：三線制脈沖輸出、三線制4-20mA輸出、RS485輸出。
◇防護等級：IP65
◇測量介質：液體
◇傳輸距離：脈沖輸出≤300m，4-20mA輸出≤1200m，負載電阻≤500Ω(24V)，
RS485輸出≤1000m。
測量范圍
不同口徑儀表測量流量范圍會有所不同，儀表選擇過程中一定要按照流量使用范圍來選擇儀表，最忌諱的是按照管道粗細選擇儀表。根據管道選擇儀表最大的弊端是很容易由于流量不足導致測量誤差。
液體渦輪流量計的流量范圍判定是以工況流量為依據，因此儀表選用中將流量轉化為工況流量然后對比流量范圍表，盡可能使常用流量在儀表測量的中間范圍。
參比條件
液體：常溫水，t=20℃，ρ=998.2kg/m3。
參比條件下液體渦輪流量計工況流量參考范圍表
選型代碼 |
測量范圍（L/m） |
頻率范圍(Hz) |
儀表系數范圍（P/L） |
S01-4L |
0.5-5 |
166-1666 |
20000 |
S01-6L |
1-10 |
213-2130 |
12800 |
S01-10L |
3.3-33 |
81-810 |
1460 |
S01-15L |
10-100 |
146-1460 |
880 |
S01-20L |
13.3-133 |
86-860 |
390 |
S01-25L |
16.6-166 |
55-550 |
198 |
S01-32L |
25-250 |
70-700 |
170 |
S01-40L |
33.3-333 |
38-380 |
68.5 |
S01-50L |
66.6-666 |
30-300 |
27.5 |
口徑 |
本體長度（L） |
本體高度（H） |
本體寬度（W） |
螺紋尺寸（G） |
DN4 |
80 |
55 |
35 |
G½ |
DN6 |
80 |
55 |
35 |
G½ |
DN10 |
80 |
55 |
35 |
G½ |
DN15 |
100 |
55 |
35 |
G½ |
DN20 |
120 |
60 |
40 |
G3/4 |
DN25 |
120 |
65 |
45 |
G1 |
DN32 |
120 |
75 |
55 |
G1 1/4 |
DN40 |
120 |
80 |
60 |
G1 1/2 |
DN50 |
120 |
90 |
70 |
G2 |
?
|
|
|
