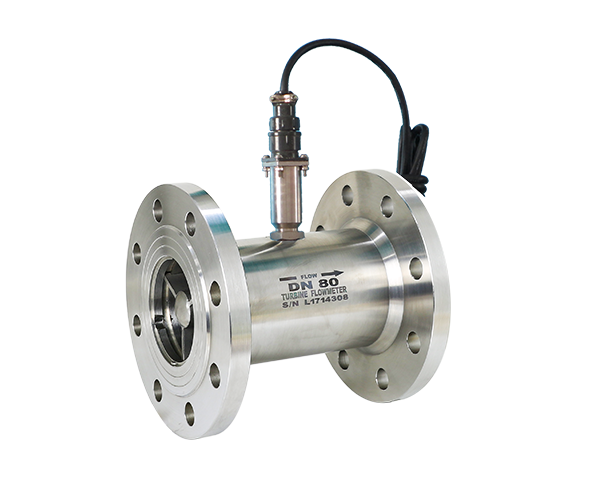

SKLWGY型脈沖渦輪流量計是一種測量準確的流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量傳感器可以應用于制藥行業。
一體化脈沖渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
脈沖渦輪流量計工作原理
當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢,經放大后，進行轉換和處理。
脈沖渦輪流量計產品結構
脈沖渦輪流量計的基本結構如圖1-1所示，它主要由表體、前導向、后導向、葉輪、信號連接器和轉換器等組成。
脈沖渦輪流量計材質說明
主要部件材質對照表
| 類型 |
表體 |
葉輪 |
前后導向 |
法蘭或卡箍/卡盤 |
常規 |
定制 |
常規 |
定制 |
常規 |
定制 |
常規 |
定制 |
螺紋連接 |
304 |
316 |
2Cr13 |
雙相鋼 |
304 |
316 |
- |
- |
法蘭連接 |
304 |
316 |
夾裝連接 |
碳鋼 |
304/316 |
卡箍連接 |
304 |
- |
說明：
*信號連接器材質均為304不銹鋼
*轉換器外殼材質均為壓鑄鋁合金
脈沖渦輪流量計型號和規格
儀表口徑 |
常規流量范圍
（m³/h） |
擴展流量范圍
（m³/h） |
始動流量
（m³/h） |
最大壓損（KPa） |
4 |
0.04~0.25 |
0.04~4 |
0.02 |
120 |
6 |
0.1~0.6 |
0.06~6 |
0.05 |
80 |
10 |
0.2~1.2 |
0.15~1.5 |
0.07 |
50 |
15 |
0.6~3.6 |
0.5~5 |
0.35 |
35 |
20 |
0.8~8 |
0.45~9 |
0.3 |
35 |
25 |
1~10 |
0.5~10 |
0.4 |
35 |
32 |
1.5~15 |
0.8~15 |
0.6 |
35 |
40 |
2~20 |
1~20 |
0.6 |
35 |
50 |
4~40 |
2~40 |
1 |
35 |
65 |
7~70 |
5~70 |
4 |
25 |
80 |
10~100 |
7~100 |
5 |
25 |
100 |
20~200 |
10~200 |
8 |
25 |
125 |
25~250 |
13~250 |
10 |
25 |
150 |
30~300 |
15~300 |
12 |
25 |
200 |
80~800 |
40~800 |
20 |
25 |
準確的等級 |
0.5級 |
1.0級 |
---- |
--- |
說明:
*1最大壓損是流量計工作在最大流量點時的壓損，介質為水,常溫。
*2準確度等級0.2的產品需訂制，且流量范圍比常規范圍小。
產品選型
型 號 |
規格代號 |
說 明 |
SKLWGY |
|
液體脈沖渦輪流量計 |
公稱通徑 |
-4 |
正常流量范圍（m³/h） |
0.04~0.25 |
|
| -6 |
0.1~0.6 |
|
| -10 |
0.2~1.2 |
|
-15 |
0.6~6 |
|
-20 |
0.8~8 |
|
-25 |
1~10 |
|
-32 |
1.5~15 |
|
-40 |
2~20 |
|
-50 |
4~40 |
|
-65 |
7~70 |
|
-80 |
10~100 |
|
-100 |
20~200 |
|
精度等級 |
B |
0.5％ |
| |
C |
1.0％ |
信號輸出
|
P |
脈沖輸出 |
隔爆要求 |
/NE |
不隔爆 |
/EX |
隔爆等級ExdiiBT4 |
介質溫度 |
/NE |
常溫 |
其它要求 |
/□ |
在訂貨時注明 |
|
